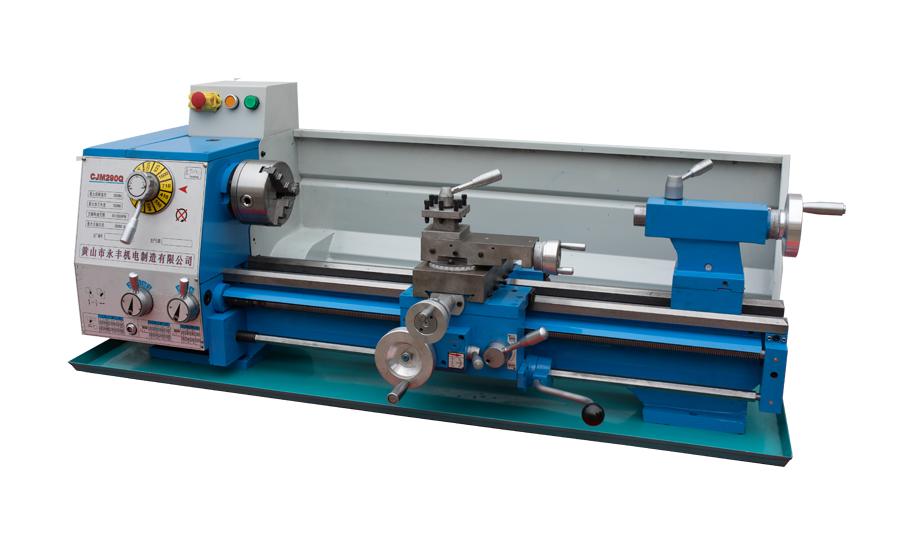

CJM290Q机床主要特点
◆ 主轴箱全齿轮传动，循环档12级调速
◆ 12级变速进给箱、涵盖常用螺纹螺距
◆ 纵横向自动进给，采用互锁机构，安全性好
◆ 两山两矩导轨，精度高，刚性强
◆ 工业机床的操纵杆；尾座凸轮锁紧
技术参数机床附件
外形尺寸
联系合作技术参数 | 型 号 | |
CJM 290Q/500 | CJM290Q/700 | |
床身上最大工件回转直径 | 290mm | |
最大工件长度(两顶尖中心距) | 500mm | 700mm |
中拖板上最大工件回转直径 | 190 mm | |
主轴通孔直径 | 26mm | |
主轴锥孔 | MT.4# | |
中拖板最大横向行程 | 160mm | |
小刀架最大纵向行程 | 70mm | |
公制螺纹范围/种数 | 0.25~5.0mm/18 | |
英制螺纹范围/种数 | 4~96T.P.I/36 | |
模数螺纹范围/种数 | 0.35~2.5M.P/14 | |
径节螺纹范围/种数 | 7~96D.P/24 | |
主轴每转刀架纵向进给量范围 | 0.035~0.375mm/r | |
主轴每转刀架横向进给量范围 | 0.0175~0.188mm/r | |
尾架套筒最大移动量 | 75mm | |
尾座套筒锥孔 | MT.3# | |
主轴转速级数 | 12 | |
主轴转速范围 | 80~1600 rpm | |
电机功率 | 750W | |
净重/毛重 | 170/190kg | 195/225kg |
外形尺寸 (长×宽×高) | 107×57×57cm | 127×57×57cm |
包装尺寸 (长×宽×高) | 120×61×69cm | 140×61×69cm |
随机附件 规 格 | 选购附件 | ||
三爪卡盘 | φ125 | 油盘 | 底柜 |
呆顶尖 | MT3#，MT4# | 中心架 | 跟刀架 |
刀架扳手 | 四爪单动卡盘 | 过渡盘 | |
内六角扳手 | 4、5、6 | 花盘 | 乱扣盘 |
双头呆扳手 | 12-14，17-19 | 交换挂轮 | 活络顶尖 |
卡盘扳手 | 冷却系统 | 两轴光栅尺 | |
皮带
| O型610 | 快换刀架（美式欧式） | 工作灯 |
CJM290Q机床主要特点
◆ 主轴箱全齿轮传动，循环档12级调速
◆ 12级变速进给箱、涵盖常用螺纹螺距
◆ 纵横向自动进给，采用互锁机构，安全性好
◆ 两山两矩导轨，精度高，刚性强
◆ 工业机床的操纵杆；尾座凸轮锁紧
温馨提示：
1.本公司产品会持续改进与更新，如有变更，恕不另行通知；
2.因机床配置要求不同，产品图片与实物可能会有区别，以实物机床为准。
